O Terrômetro Digital 4 Hastes Resistividade Do Solo IP-4106A Impac é um dispositivo de medição avançado, ideal para profissionais que necessitam de precisão e confiabilidade em medições de resistência de terra e resistividade do solo.

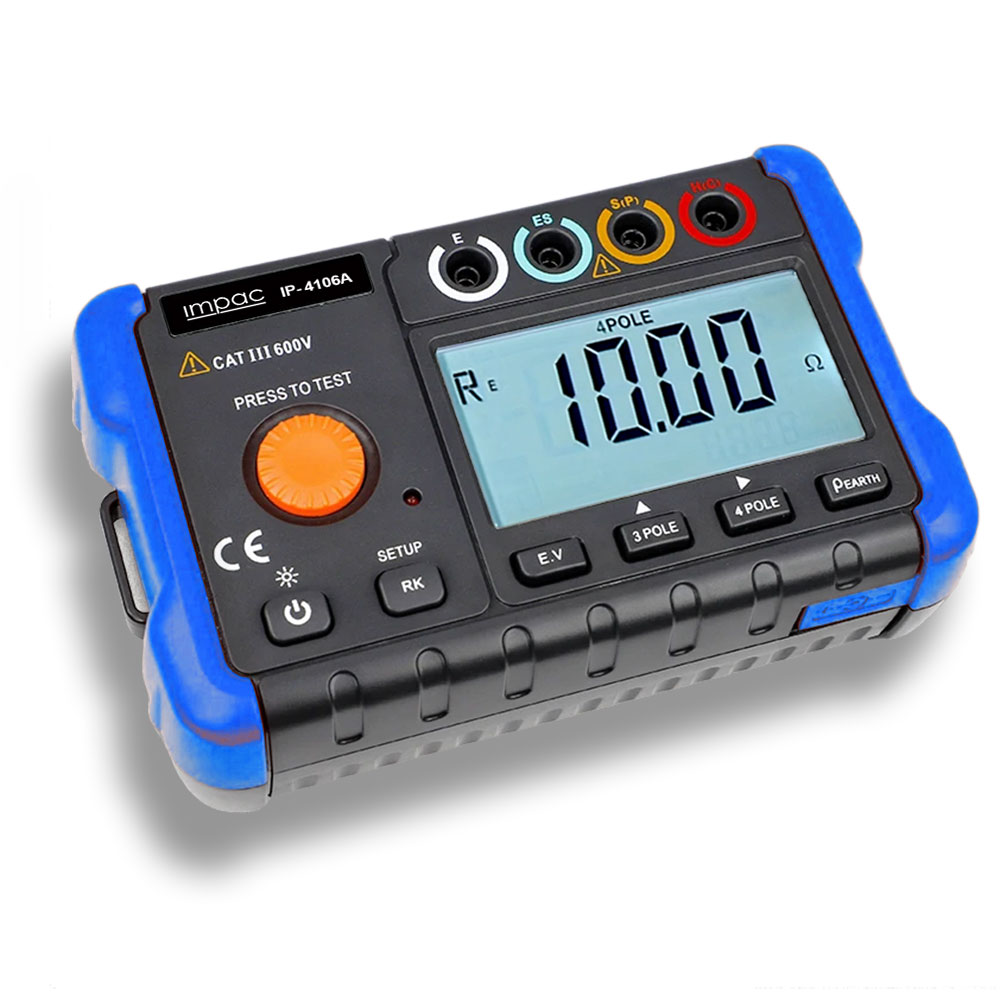

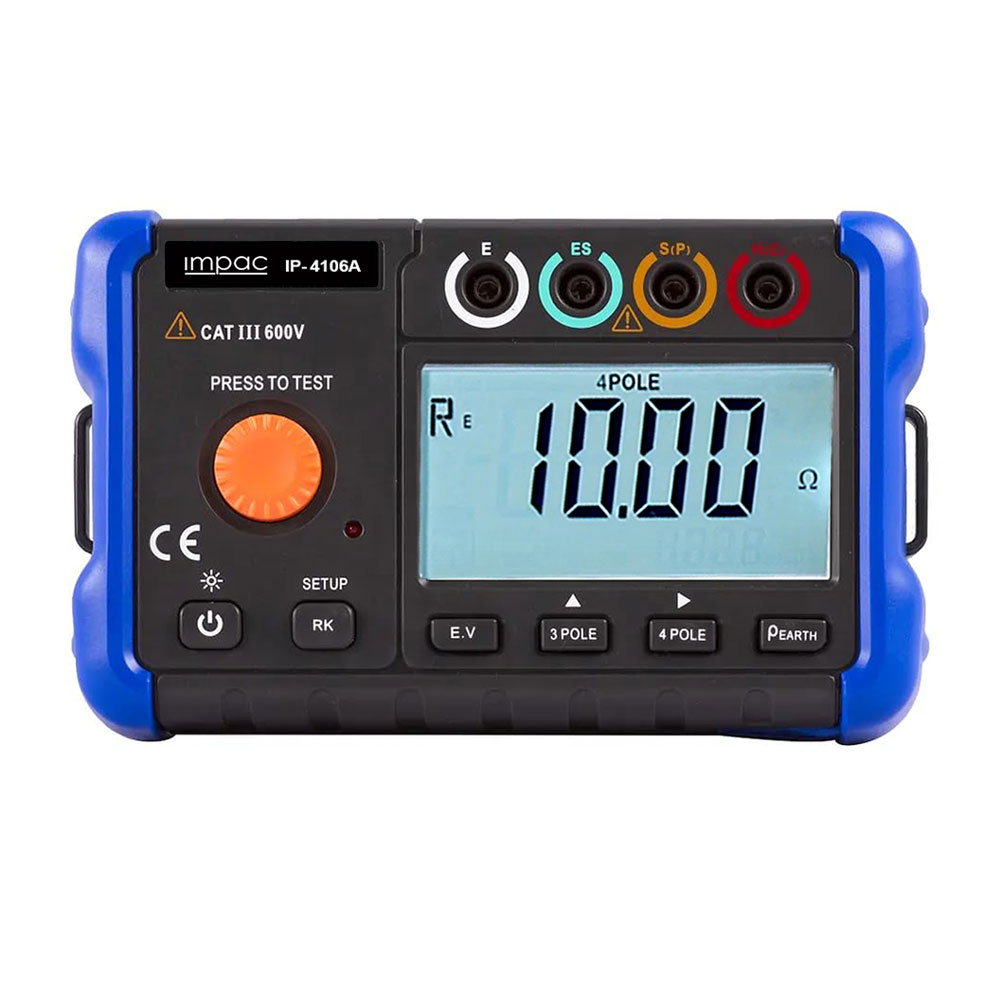

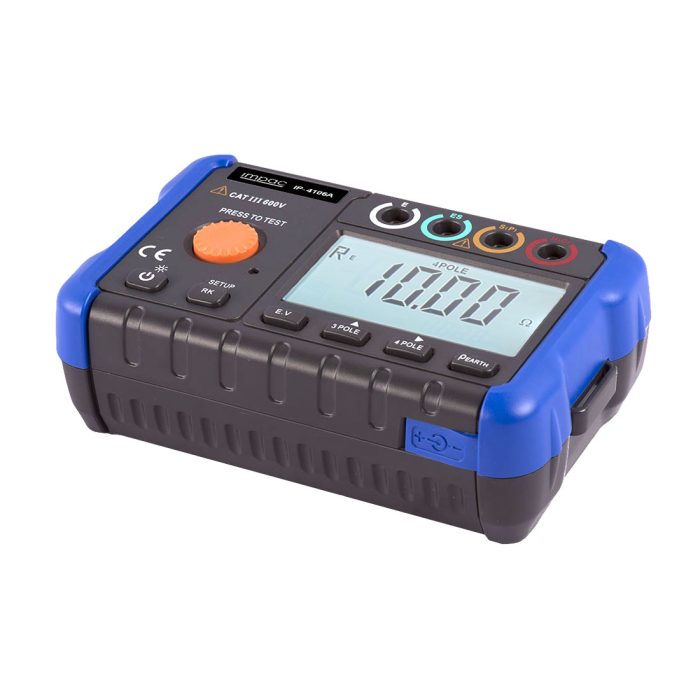

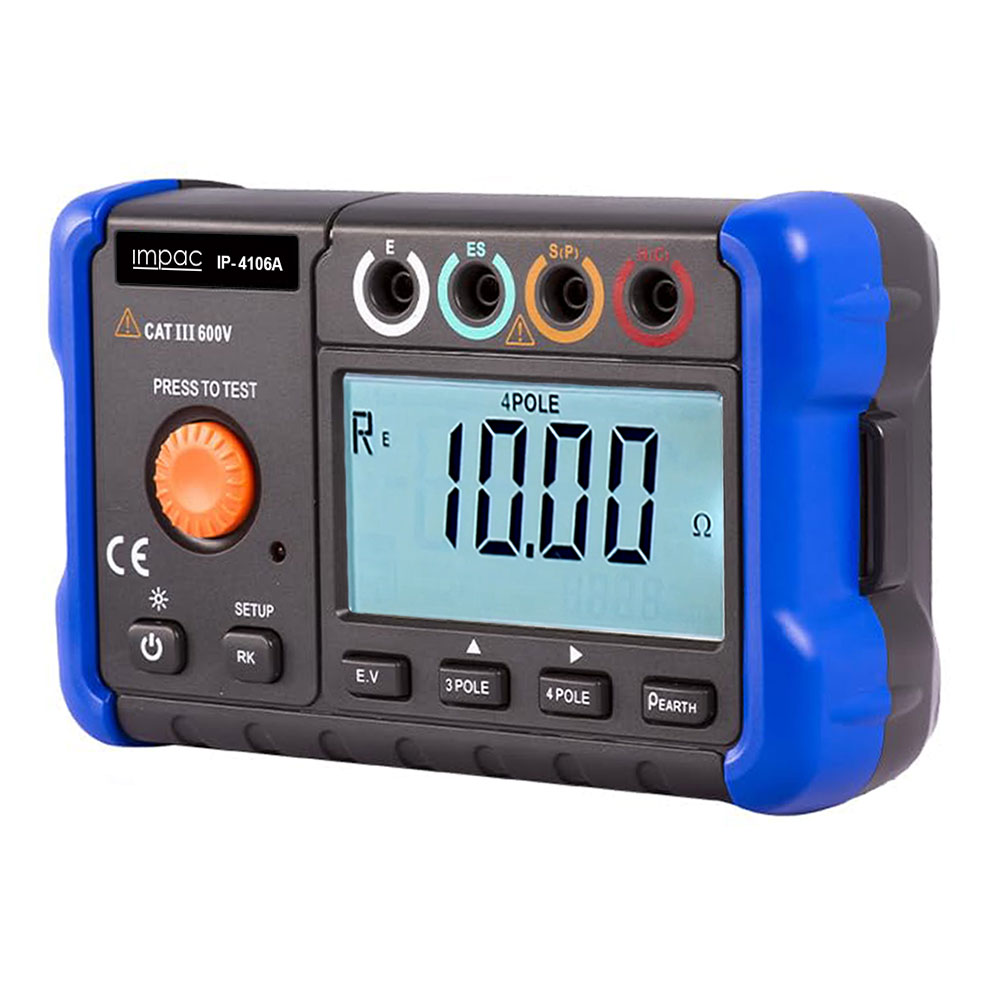

Equipado com um amplo mostrador digital de LCD com retroiluminação LED branca, facilita a leitura dos resultados em diversas condições de iluminação, garantindo precisão nas avaliações de sistemas elétricos.

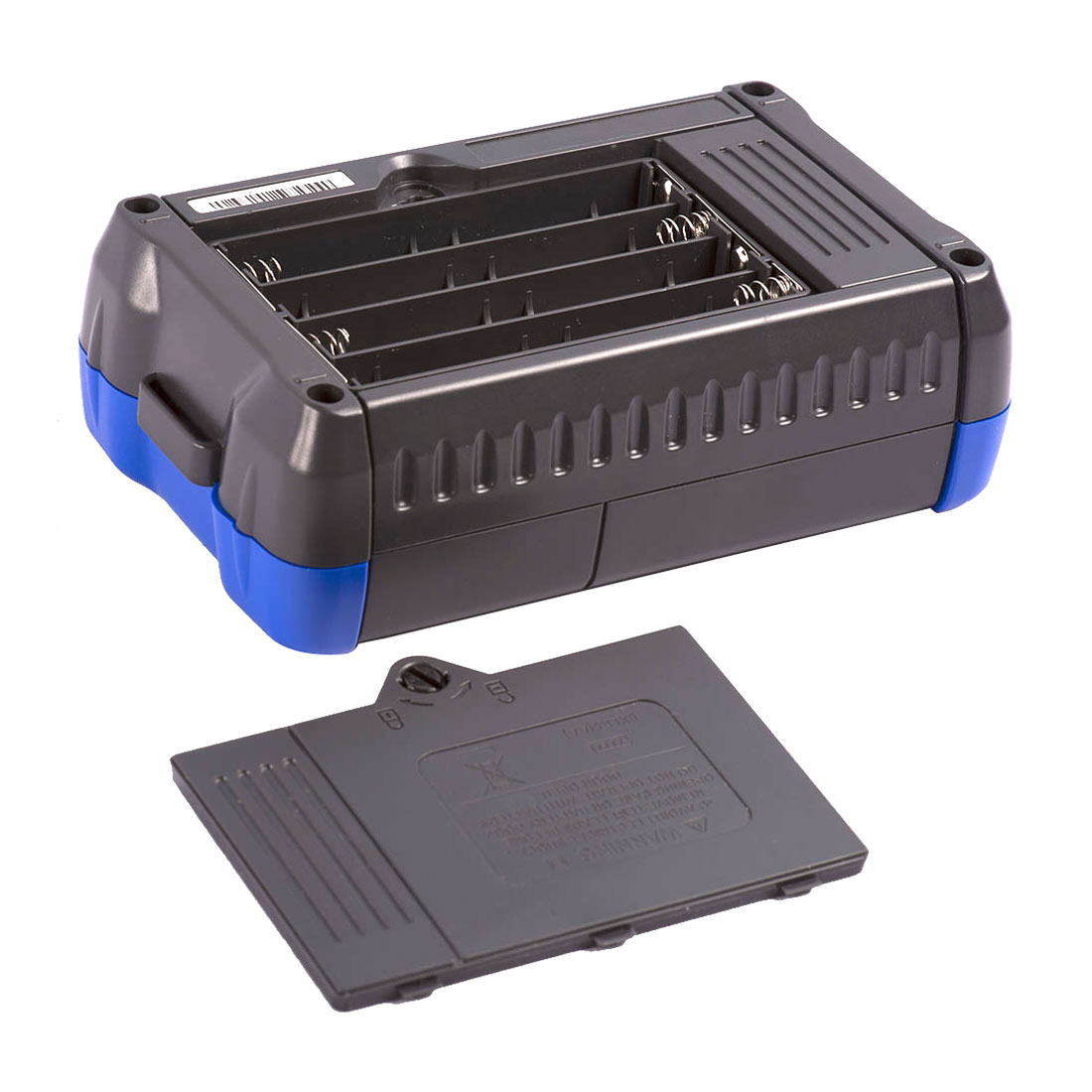

O dispositivo é alimentado por 8 baterias alcalinas de 1,5V (AA) ou um adaptador de 15V, com opção de desligamento automático ajustável (0 a 90 minutos), contribuindo para a economia de energia.

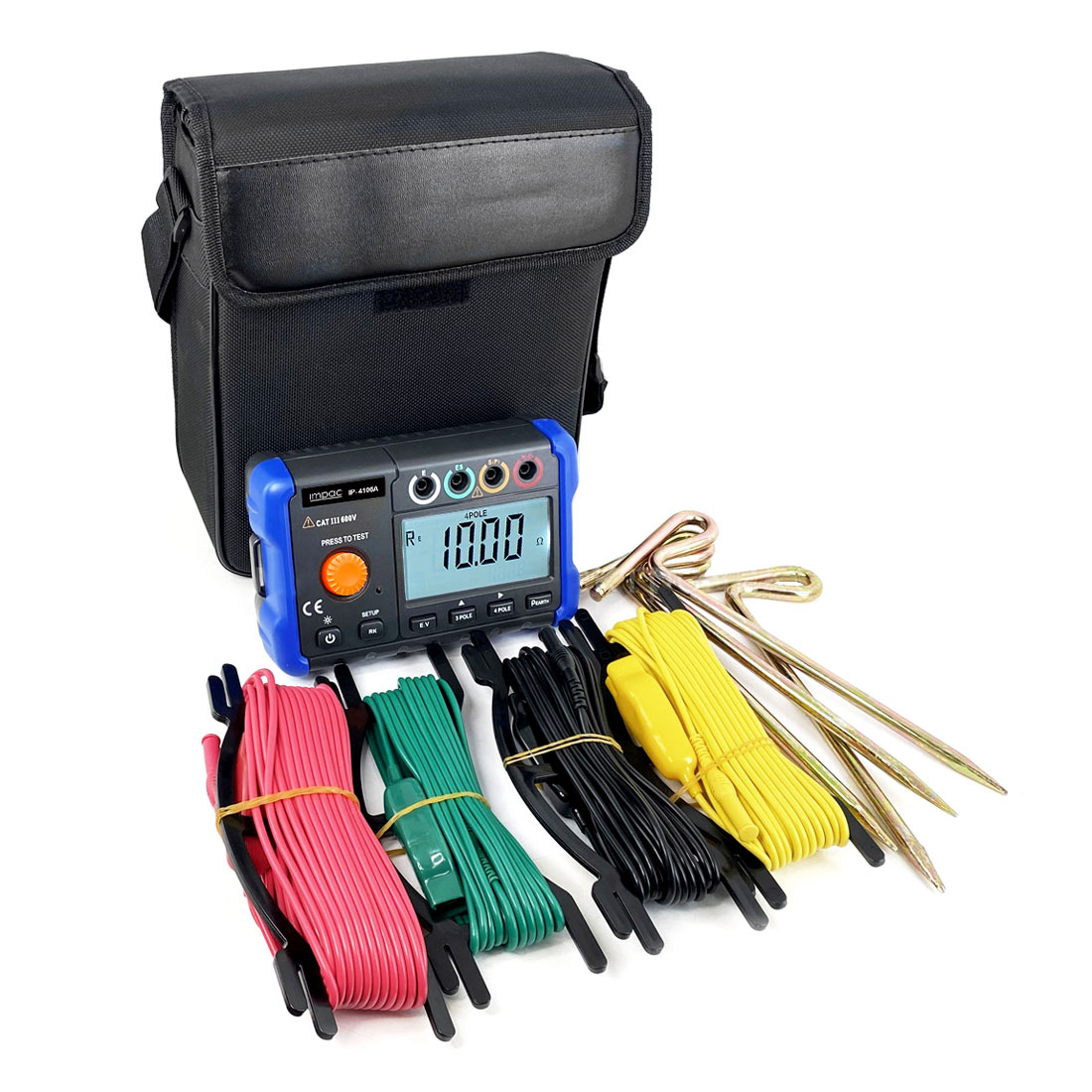

O conjunto de acessórios inclui cabos de teste de diversas cores e comprimentos (15m, 5m, e 10m), hastes de aço para terra, um manual de instruções e uma bolsa de transporte em tecido
O Terrômetro Digital 4 Hastes Resistividade Do Solo IP-4106A Impac é amplamente utilizado por engenheiros e técnicos em eletricidade para garantir a qualidade e a segurança das instalações elétricas. É essencial para a avaliação de sistemas de aterramento em edifícios, subestações elétricas, e projetos industriais.
Além disso, é uma ferramenta indispensável em levantamentos geotécnicos e em qualquer aplicação onde a resistividade do solo seja um fator crítico para o projeto e a manutenção de sistemas elétricos e de segurança. Este equipamento para medição de aterramento oferece alta precisão e confiabilidade, tornando-se uma escolha ideal para profissionais que procuram uma solução robusta e eficiente.
| Especificação | Detalhes |
|---|---|
| Mostrador | Amplo mostrador digital em LCD com retroiluminação LED branca |
| Sobretensão Transiente | 6K (1.2*50us) I, II, III |
| Resistência à Tensão | AC8320V (50/60Hz) por 5 segundos |
| Impedância de Isolamento | ≥1000MΩ/DC1000V |
| Vibração e Choque | Aleatoriedade de 2g, 5 a 500Hz, teste de queda de 1m |
| Operação | 0 a 40ºC, umidade ≤85% (sem condensação abaixo de 10ºC) |
| Armazenamento | -20ºC a 60ºC, umidade ≤90% |
| Altitude de Trabalho | Até 2000m (uso interno) |
| Alimentação | 8 baterias alcalinas de 1,5V (AA) ou adaptador de 15V, desligamento automático ajustável (0~90 minutos) |
| Acessórios Incluídos | Kit de teste (cabos de 15m, 5m e 10m), 4 hastes de aço, manual de instruções, bolsa |
| Faixa | Faixa de Medição | Resolução | Precisão | Observações |
|---|---|---|---|---|
| 20Ω | 0,10Ω ～ 19,99Ω | 0,01Ω | 5% + 5 | Um erro de 0,2 Ω é adicionado quando a resistência é menor que 2Ω. |
| 200Ω | 20,0Ω ～ 199,9Ω | 0,1Ω | 5% + 5 | RH e RS são dados corrigidos de 500ΩRk. |
| 2000Ω | 200Ω ～ 1999Ω | 1Ω | 5% + 5 | RH e RS são dados corrigidos de 500ΩRk. |
| Faixa | Faixa de Medição | Resolução | Precisão | Observações |
|---|---|---|---|---|
| 20Ω·m | 0Ω·m ～ 19.99Ω·m | 0.01Ω·m | Depende de RG | ρ = 2×π×a×RG |
| 200Ω·m | 20.0Ω·m ～ 199.9Ω·m | 0.1Ω·m | Depende de RG | ρ = 2×π×a×RG |
| 2000Ω·m | 200Ω·m ～ 1999Ω·m | 1Ω·m | Depende de RG | ρ = 2×π×a×RG |
| 20KΩ·m | 2.00KΩ·m ～ 19.99KΩ·m | 0.01KΩ·m | Depende de RG | ρ = 2×π×a×RG |
| 200KΩ·m | 20.0KΩ·m ～ 376.8KΩ·m | 0.1KΩ·m | Depende de RG | ρ = 2×π×a×RG |
| Distância entre as hastes de terra: a = 1,0 m ～ 30,0 m |
| Característica | Detalhes |
|---|---|
| Tensão de circuito aberto de teste (UM) | Máximo de cerca de 50Vpp, onda quadrada |
| Corrente de curto-circuito de teste (IM) | Máximo de cerca de 3mApp, mas IM☓(RH +RE)< UM |
| Tempo de medição | Típico de 2 segundos |
| RH MAX | (4K Ω + 100RE) ou 50KΩ (o que for menor) |
| RS MAX | (4K Ω + 100RE) ou 50KΩ (o que for menor) |
| Erro adicional em RH MAX ou RS MAX | 3% + 10 |
| Tensão de interferência em série | 16·2/3Hz, 50Hz, 60Hz, 400Hz e DC 3V (a faixa de 20Ω não inclui DC) |
| Erro adicional na tensão de interferência em série de 3V | 5% + 10 |
| Faixa de Medição | Resolução | Faixa de Frequência | Precisão | Observações |
|---|---|---|---|---|
| 0,00V ～ 50,00V | 0,01V | 45 ~ 200Hz (senoidal) | 2% + 5 | Resistência de entrada: cerca de 1MΩ, Taxa de medição: 2 vezes/s |
