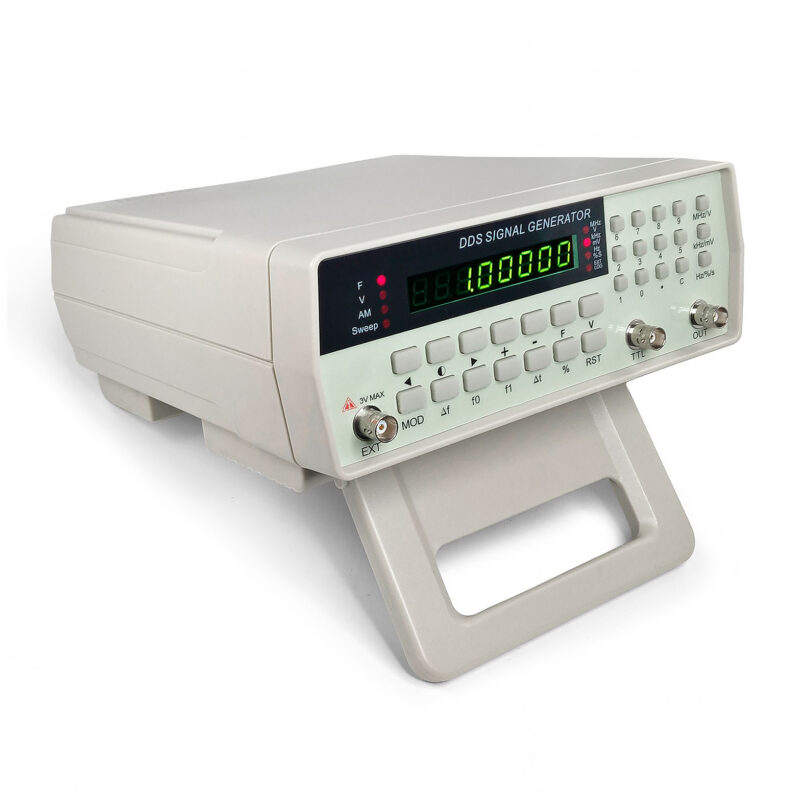

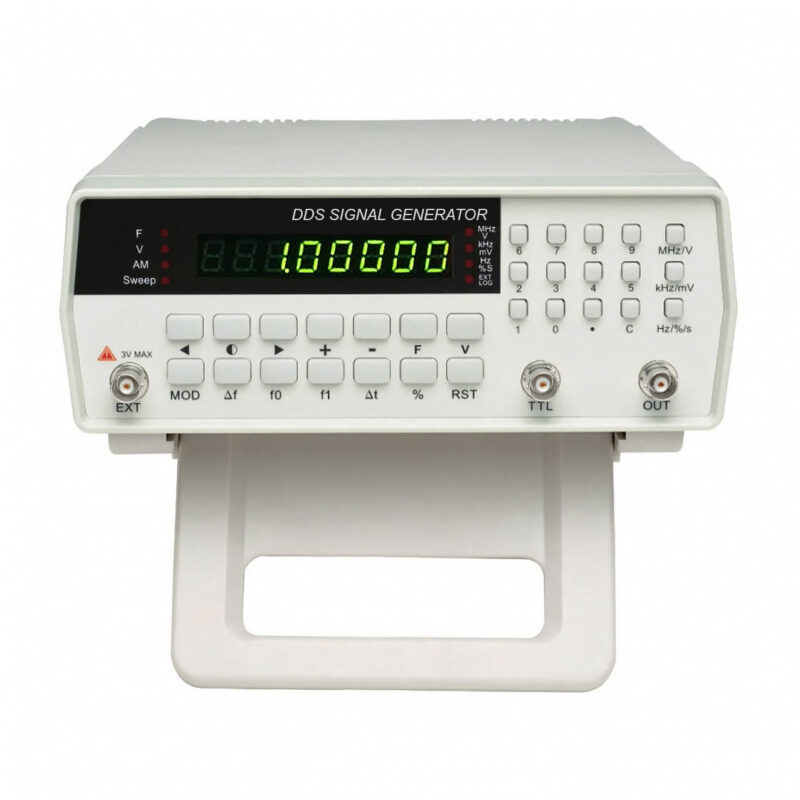

O Gerador de Funções 2MHz IP-2002 é um gerador de sinal que pode gerar sinais com formas de ondas senoidal, quadrada, retangular, triangular ou dente de serra.
A frequência e amplitude do sinal gerado pelo Gerador de Funções podem ser ajustadas continuamente. A frequência pode ser selecionada entre de 0,2 Hz à 2 MHz.
Ponta de prova BNC/BNC, ponta de prova BNC/Jacaré, cabo de alimentação e um manual de instruções em inglês.
180 dias (6 meses).
| Gerador de Funções 2MHz IP-2002 Impac | |||
|---|---|---|---|
| Mostrador | LED 5 dígitos frequência e 3 dígitos amplitude | ||
| Faixa de Frequência | 0.2Hz / 2Hz / 20Hz / 200Hz / 2kHz / 20kHz / 200kHz / 2MHz | ||
| Forma da onda ( Sinal de saída) | senoidal, quadrada, retangular, triangular e dente de serra | ||
| Impedância do sinal de saída | 50 Ω | ||
| Amplitude do sinal de saída (não atenuada) | (2Vp-p~20Vp-p) ±20% | ||
| Amplitude do sinal de saída (atenuada 20 dB) | (0.2Vp-p~2.0Vp-p) ±20% | ||
| Amplitude do sinal de saída (atenuada 40 dB) | (20mVp-p~200mVp-p) ±20% | ||
| Ciclo de trabalho | 20%~80% (±10%) | ||
| Onda senoidal | Distorção <2% | ||
| Onda triangular | Linearidade >99% (10% - 90% para amplitude de saída) | ||
| Onda Quadrada | Tempo de aumento e queda da borda < 100nS | ||
| Condições de teste (Saída de frequência) | 10 kHz | ||
| Condições de teste (Amplitude) | 5 V p-p | ||
| Amplitude Max (Não atenuada) | 0,2 V p-p | ||
| Amplitude Max (Atenuada 20dB) | 20 mV p-p | ||
| Amplitude Max (Atenuada 40dB) | 2 mV p-p | ||
| Precisão | < 0,5% | ||
| Oscilador mestre | 12 MHz | ||
| Estabilidade da frequência | ±5×10-5 | ||
| Variação de frequência | ＜0.1% / Minuto | ||
| Temperatura de operação | 0°C ~ 40°C | ||
| Alimentação | 110V / 220V | ||
| Consumo de energia | < 15W | ||
| Dimensões | 270 x 215 x 100 mm | ||
| Comprimento do cabo de alimentação | 1072 mm | ||
| Comprimento do cabo Jacaré/BNC | 1010 mm | ||
| Comprimento do cabo BNC/BNC | 1010 mm | ||
| Peso | 1600 g | ||
| Peso embalado | 2450 g | ||
| *Características sujeitas a alteração sem prévio aviso | |||
